今週末にいよいよ弊家に光回線が開通しそうなので、この機にネットワーク環境を全体的に見直すことにしました。 サーバーとかネットワークとかに手を加える時は毎回、前は何を考えてたのか忘れてしまって困るので今回はちゃんとブログとして残しておこうと思います。

まずは今の状況がどんな感じか調べました。

全日記:

経緯

飛ばしてください。

去年の秋頃までは十分な速度が出てたのでマンションに無料でついてるインターネットサービスを使ってましたが、その頃から遅かったり繋がらなかったりでまともにスプラトゥーン 2 ができなくなってしまったのですぐに NURO を申し込みました。 が、数週間待って工事に来てもらったはいいもののマンション都合で工事ができず、マンションの管理会社と NURO と連絡をしたり、さらに何回か調査や工事に来てもらったりしていろいろ手を尽くしたものの結局無理ということで諦めました。 その後はフレッツ光を申し込むもコロナの影響でマンションの管理人さんが不在で工事ができなかったり、管理人さんと NTT と日程を調整して工事日を予約してようやく開通すると思ったら、NTT からその日に工事するのは無理なので 1 ヶ月後に調査してさらにその 2 週間後に工事しますみたいな連絡が来たりしてました。 こんな感じでもう半年以上まともなインターネット環境がない状態で、ひきこもりにとってはインターネットまともに繋がらないだけでかなりのストレスな上に、何度も繰り返した工事日予約は取れる日が何週間も先だし、理不尽な日程変更とかもありつつ心身ともに疲れ切ったんですが、前回の調査と言う名の工事で弊家まで光ケーブル引き込んで「次回は管理人さんいなくても開通できます」と工事の方が言ってたので、半年以上かかってようやくインターネットによる人権を手に入れられそうです。 まともにできない状態が続いてもうスプラトゥーン 2 の熱は完全に冷めてしまいましたが。

光回線開通するだけちゃうんかい

これを機に回線速度をフル活用できるようにしたり、自宅 LAN を整えたりしようと計画しています。

今まではマンション付属の無料サービスということで、プライベート IP しかもらえないし、回線速度も MAX200Mbps ぐらいでした。 なので引っ越してからサーバーマシンもただの邪魔な置物になってたり、LAN の Max スピードが 100Mbps だったりという環境を放置してました。

今のマンションに入居する前は自分で光回線契約してサーバーの Linux で自宅 LAN のネットワーク機能を構築してたんですが、今回は新しくルーター買って整えようと考えています。 また、せっかくの光回線を活かせるように自宅 LAN を 100Mbps から 1Gbps にパワーアップさせるつもりです。

回線速度

早朝などの調子が良いときは、200Mbps ぐらい出ます。 が、仕事中とか夜はそんな速度が出ることはなく、数 Mbps とか良くても数十 Mbps ぐらいです。

この画像は 2.58Mbps 出てるしレイテンシも 31ms なのでまだマシな方で、1 日数回は全く繋がらなくなったりします。 仕事ではミーティングが多いんですが、よく相手の声が聞こえなかったり落ちたりして困ります。

物理構成

自宅 LAN 刷新にあたってどの機器を置き換える必要があるのか調べました。 物理構成図はこんな感じです。

図の実線は LAN ケーブルで、水色が壁内配線の Cat5e ケーブル、青が自分で用意した Cat7 ケーブル、黄色は不明ケーブルです。 マンションネットワークにつながる線も厳密には不明なんですが、壁内配線と同じだろうということで Cat5e だと判断してます。 点線は無線 LAN です。

このままだと L2SW が 2 つとも 100BASE-TX にしか対応してなくて、せっかく光回線を引いても有線だと 100Mbps しか出ないということがわかります。

実際、回線の調子がいいときに無線 LAN と有線 LAN で回線速度を計測してみました。 無線 LAN だと 100Mbps 以上のスピードが出てますが、有線 LAN だと 100Mbps までしかでません。

L2SW

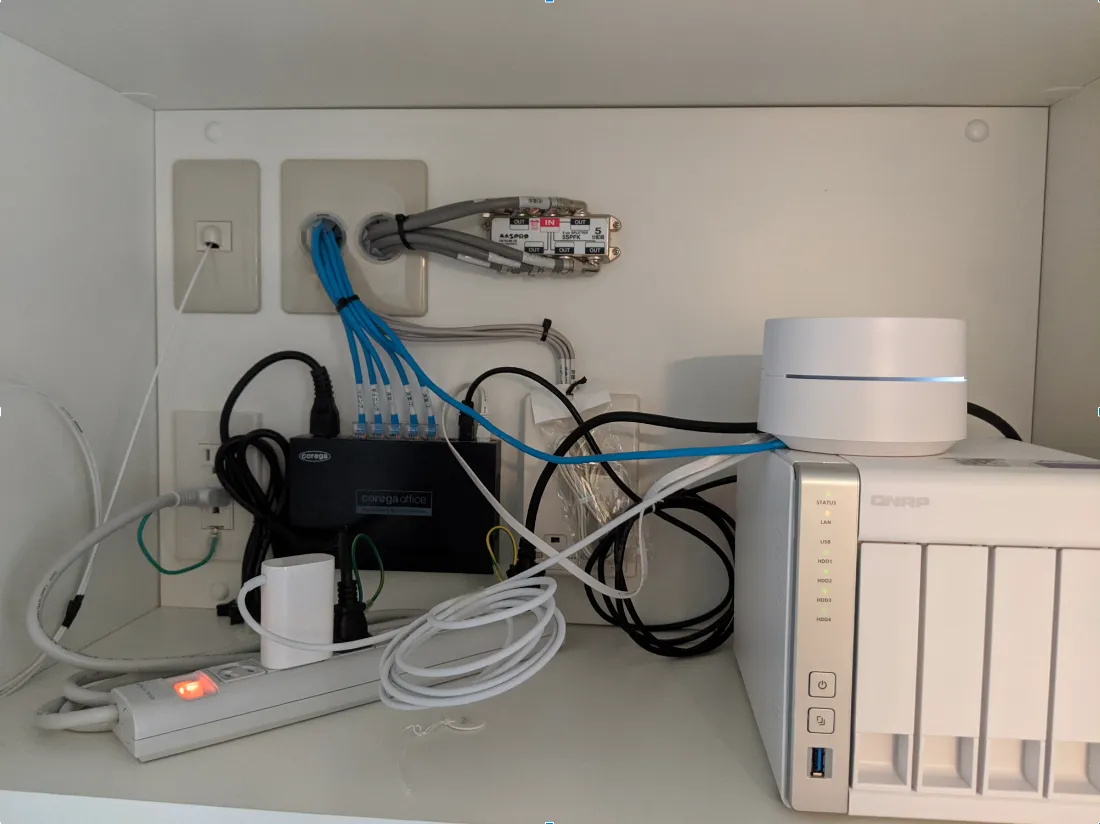

弊家は壁内配線によって各部屋に LAN ポートが用意されているんですが、そのハブになっている L2SW は Corega の BSW08TX という製品でした。 このスイッチはマンション備え付けのもので、入居したときから ToR (Top of 収納 Rack) として写真のような形で設置されていました (LAN ケーブルがいっぱいささってるやつ)。 入居した時にはこのスイッチに大元のマンションネットワークからのケーブルと、各部屋の LAN ポートまでつながるケーブルが挿してありました。 今はマンション NW との間には Google Wifi をはさんでいます。

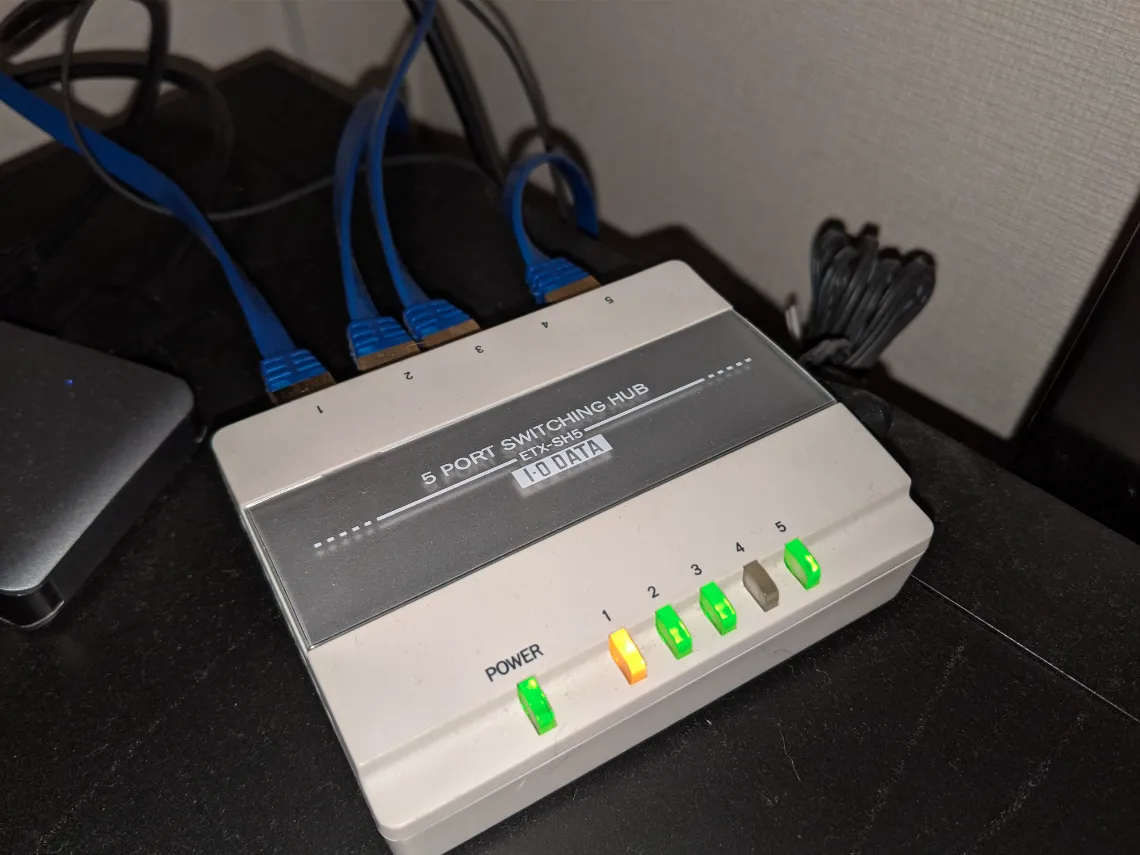

もう一つ L2SW があり、こちらは IO DATA の ETX-SH5 という製品です。 僕の部屋 (リビングの片隅) で LAN ポートと各機器のハブとして使っていました。 こいつとはもう 15 年ぐらいの付き合いなんですが、100BASE-TX までしか対応してないのでこの機にリタイアしてもらうことにしました。 今までありがとう 👋😭

LANケーブル

次に ToR のスイッチと各部屋の LAN ポートを壁内配線で接続している LAN ケーブルの規格を調べました。 ToR 側に見えているケーブルだけだと何もわからなかったので、コンセントを開きました。

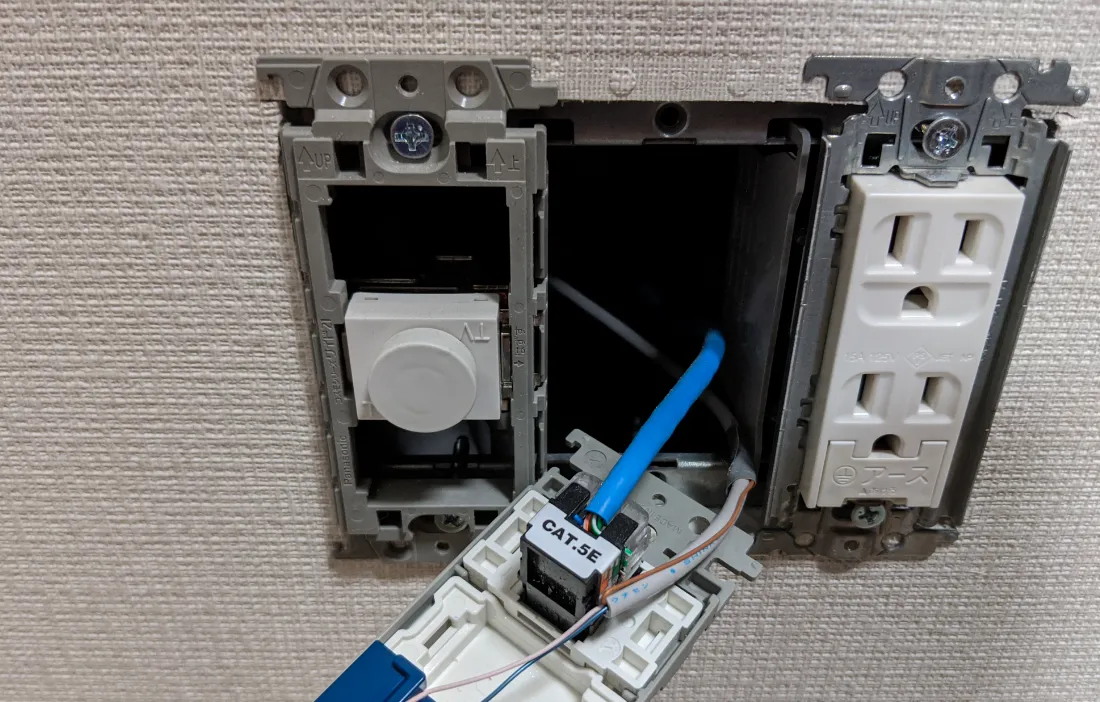

裏に CAT.5E と書いてあって Category 5e だということがわかりました。 もし Category 5 だったら 100Mbps しか出ないので壁内配線全部取り替えることになるなぁと思ってたんですが、その必要はなくて安心しました。

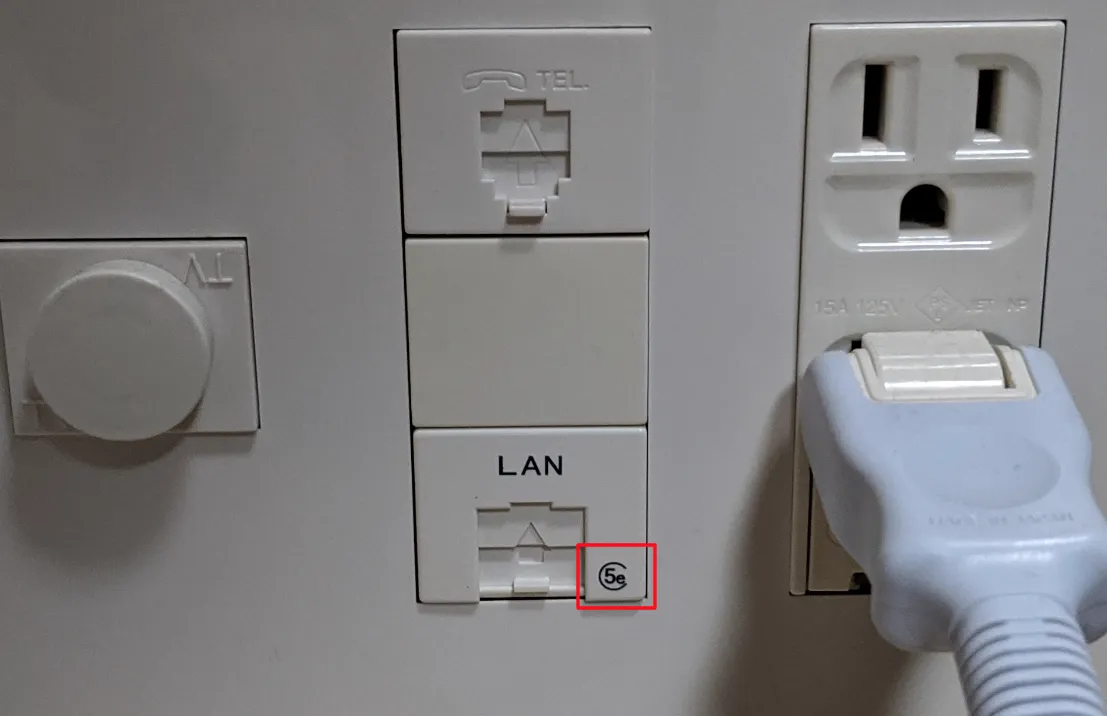

ちなみに、コンセントを開いて閉じてから表にも 5e って書いてあることに気づきました 😇

論理構成

入居した当時はもうネットワークに凝るのはやめよう！と思ってたので、特に何も考えずにマンションのサービスを使ってました。 何もしてません。こんな感じです。

おわりに

以上で調査編は終わりです。 次から改善していきますが、光回線が開通するのはまだ先なのでまずは自宅 LAN 環境をグレードアップしたいと思います。
